Описание

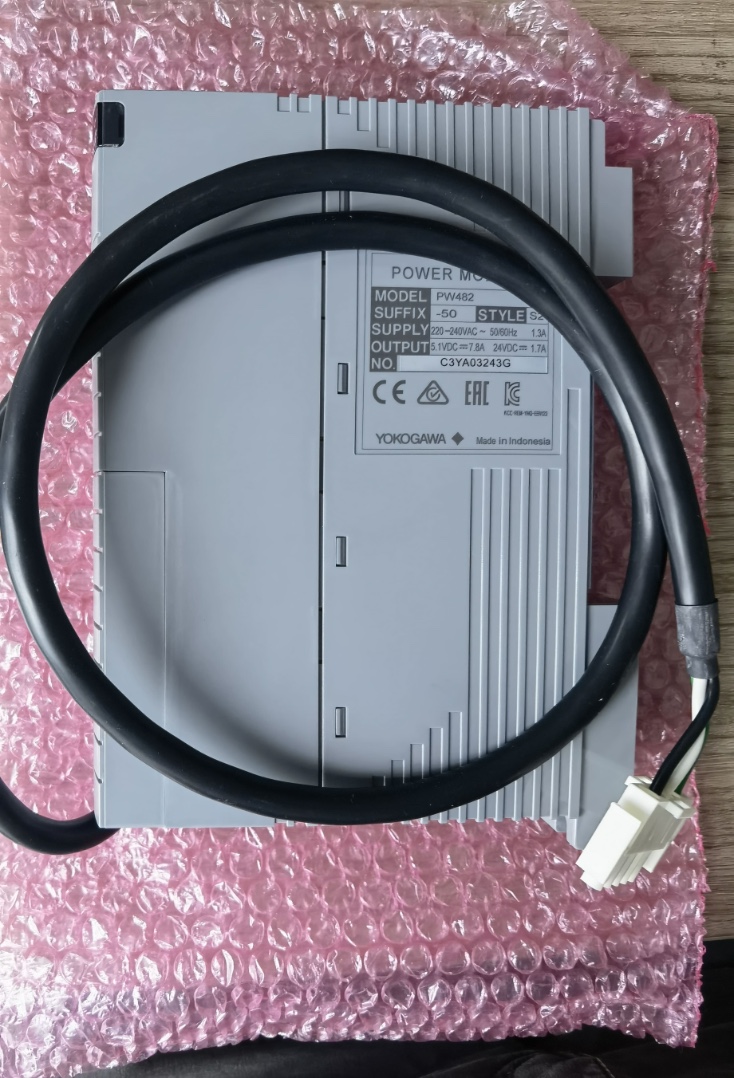

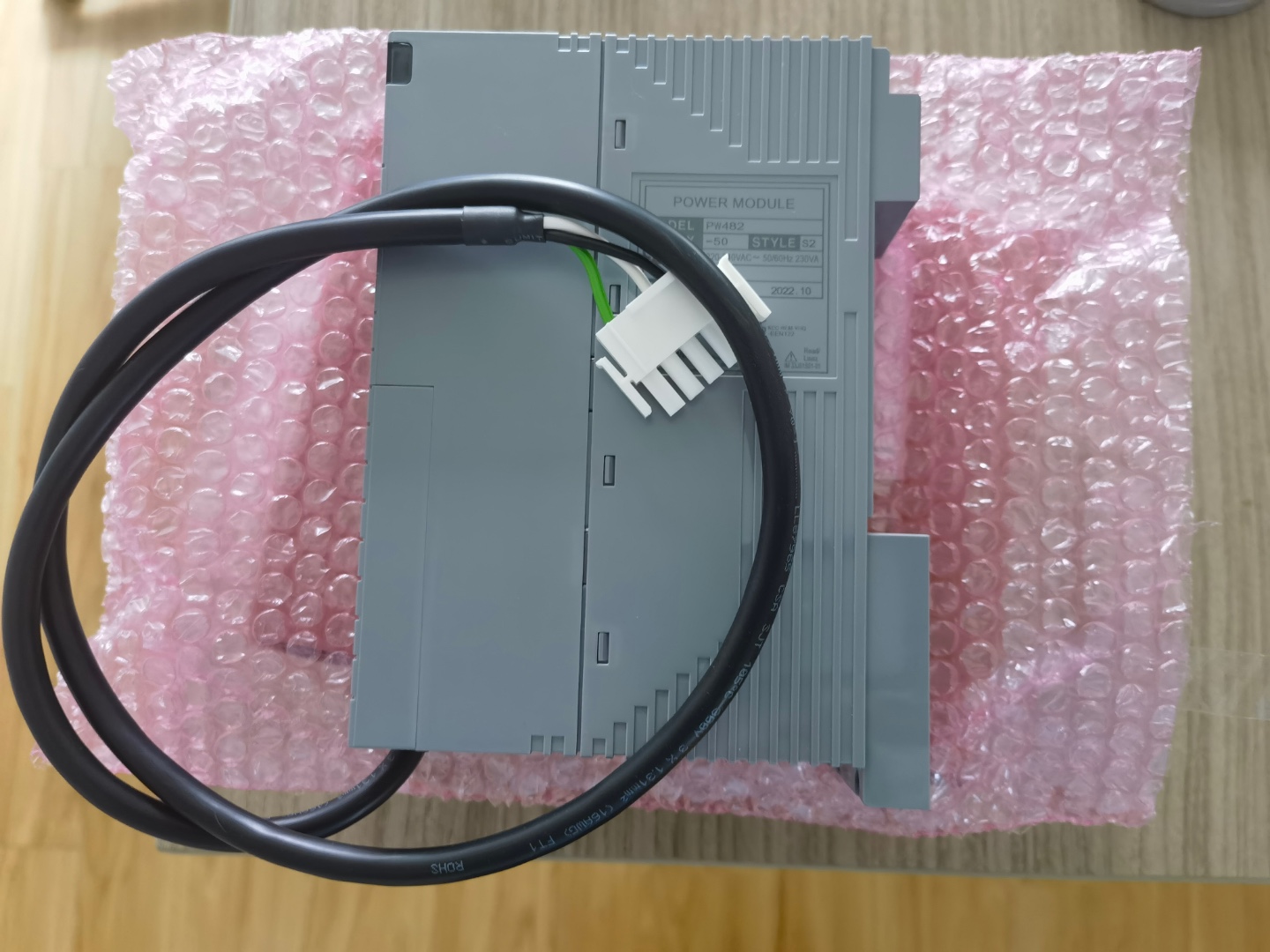

Модуль блока питания Yokogawa PW482 — это высоконадёжный источник вторичного электропитания, предназначенный для установки в шасси систем распределённого управления CENTUM VP и CENTUM CS3000 . Модуль обеспечивает стабильное напряжение +24 В постоянного тока для питания всех компонентов шасси: контроллеров, модулей ввода-вывода, сетевых интерфейсов и вспомогательных устройств.

PW482 разработан для работы в промышленных условиях и отличается высокой эффективностью, устойчивостью к перегрузкам, перепадам входного напряжения и электромагнитным помехам. Он поддерживает резервирование (1:1 или n+1) , что позволяет обеспечить бесперебойное питание критически важных узлов АСУ ТП даже при выходе одного из блоков питания из строя.

Модуль устанавливается в шасси AFV10D , AFW10D , AFG10D и других, совместимых с системой Vnet/IP. Имеет встроенную диагностику и светодиодную индикацию для контроля состояния.

Применяется на объектах нефтегазовой, химической, энергетической и перерабатывающей промышленности, где требуется высокая отказоустойчивость и непрерывность технологических процессов.

Особенности

• Оригинальный блок питания Yokogawa — полная совместимость с системами CENTUM.

• Выходное напряжение: +24 В постоянного тока .

• Поддержка резервирования (1:1 или n+1) — повышение отказоустойчивости.

• Входное напряжение: 100–240 В переменного тока , 50/60 Гц (автопереключение).

• Высокий КПД и низкое тепловыделение.

• Защита от перегрузки, короткого замыкания и перенапряжения.

• Гальваническая изоляция между входом и выходом.

• Светодиодная индикация: PWR (питание в норме) , FAIL (ошибка) — быстрая диагностика.

• Поддержка горячей замены (hot-swap) — замена без остановки системы.

Основные характеристики

• Модель: PW482

• Производитель: Yokogawa Electric Corporation

• Тип устройства: Блок питания (источник питания шасси)

• Выходное напряжение: +24 В DC

• Выходной ток: до 5 А (мощность ~120 Вт)

• Входное напряжение: 100–240 В переменного тока, 50/60 Гц

• Резервирование: Поддерживается (до двух блоков в шасси)

• КПД: Более 85 %

• Гальваническая изоляция: Между входом, выходом и корпусом (1500 В переменного тока)

• Степень защиты: IP20 (для монтажа в закрытом шкафу)

• Рабочая температура: от 0 °C до +55 °C

• Влажность: 10–80 % без конденсации

• Монтаж: На DIN-рейку в шасси (AFV10D, AFW10D, AFG10D и др.)

• Функции: Hot-swap, индикация состояния, самодиагностика

• Применение:   • Питание контроллеров и модулей в системах CENTUM VP и CS3000

  • АСУ ТП на НПЗ, ГПЗ, ТЭЦ, химических заводах

  • Энергетика, нефтегаз, перерабатывающая промышленность
