Описание

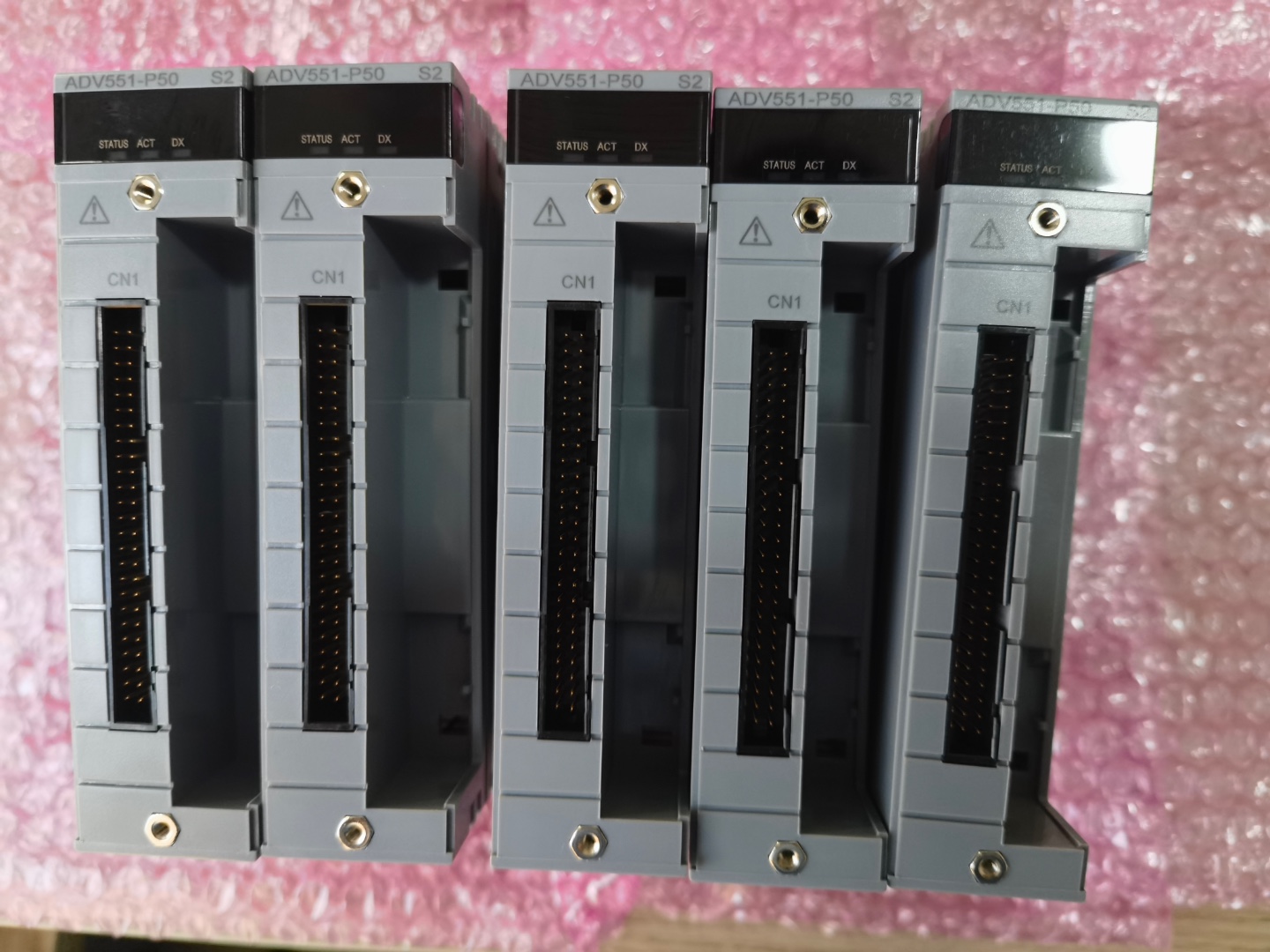

Модуль цифрового вывода Yokogawa ADV551-P50 — это высоконадежный электронный модуль, предназначенный для установки в распределённые системы управления CENTUM VP и CENTUM CS3000 . Модуль выполняет функцию дискретного (цифрового) вывода (DO) и используется для передачи управляющих сигналов от системы автоматизации к исполнительным устройствам, таким как пускатели, реле, электромагнитные клапаны, световые индикаторы и другие устройства дискретного действия.
ADV551-P50 обеспечивает 16 каналов твердотельных выходов с опторазвязкой, каждый из которых способен управлять нагрузками переменного или постоянного тока. Модуль поддерживает гальваническую изоляцию между каналами и системной шиной, что повышает помехоустойчивость и безопасность в промышленных условиях.
Устанавливается в шасси AFV10D или AFW10D и работает в составе архитектуры Vnet/IP . Поддерживает функции самодиагностики, индикации состояния и горячей замены (hot-swap) — позволяет производить замену без остановки технологического процесса.
Особенности
• Выходы: транзисторные (DC) или релейные (универсальные) — в зависимости от модификации.
• Гальваническая изоляция между каналами, группами и системной шиной.
• Поддержка нагрузок постоянного и переменного тока (в зависимости от исполнения).
• Функция состояния последнего значения (LV) — сохранение состояния выхода при отказе.
• Диагностика: обнаружение короткого замыкания, перегрузки по току, обрыв цепи.
• Горячая замена (hot-swap) — замена без остановки системы.
• Светодиодная индикация на каждом канале — визуальный контроль состояния.
Основные характеристики
• Модель: ADV551-P50
• Производитель: Yokogawa Electric Corporation
• Тип модуля: Цифровой (дискретный) вывод (DO)
• Количество каналов: 16
• Тип выхода: Твердотельный (транзисторный) или релейный (уточняется по подмодели)
• Напряжение нагрузки: • Для DC-версии: до 48 В постоянного тока
• Для AC/DC: до 120 В переменного/постоянного тока
• Макс. ток на канал: 0,5 А (зависит от исполнения)
• Групповая изоляция: По 8 каналов с гальванической развязкой
• Скорость переключения: до 10 мс
• Питание: Через шину шасси (24 В DC)
• Степень защиты: IP20 (для монтажа в шкафу)
• Рабочая температура: от 0 °C до +55 °C
• Влажность: 10–80 % без конденсации
• Монтаж: На DIN-рейку в шасси AFV10D / AFW10D
• Протокол связи: Vnet/IP (внутренняя шина DCS)
• Функции: Диагностика, LV (Last Value), SIM-режим, индикация состояния
• Применение: Управление пускателями, клапанами, реле, сигнализацией в нефтегазовой, химической, энергетической и перерабатывающей промышленности
