Описание

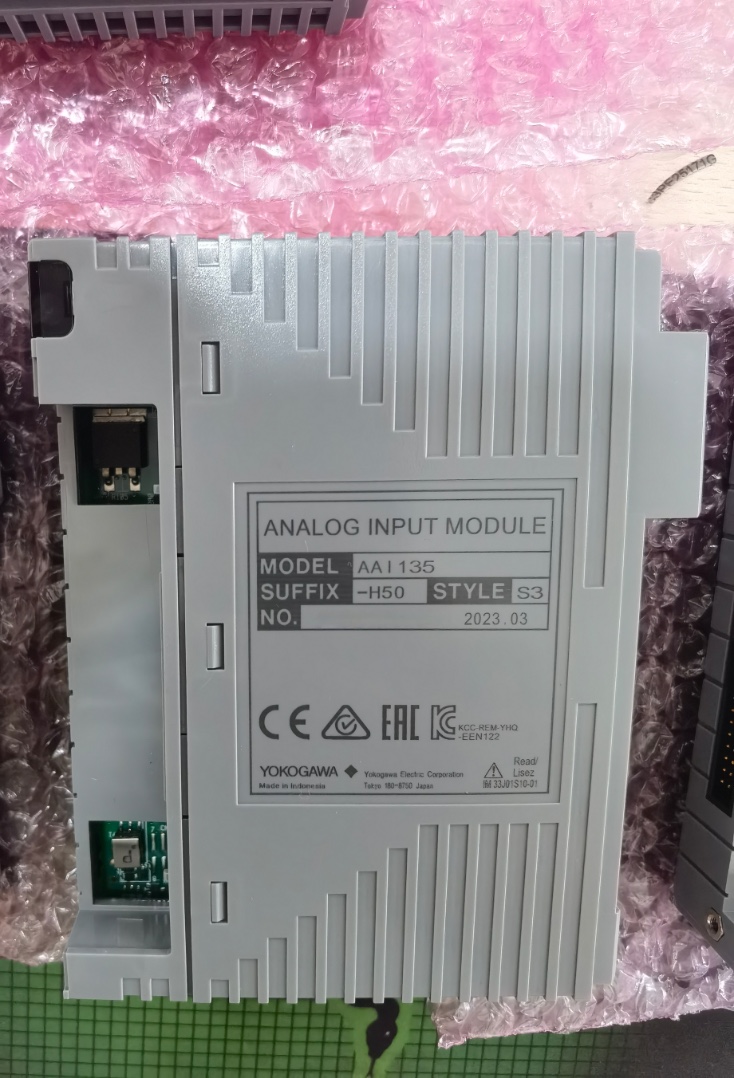

Модуль аналогового ввода Yokogawa AAI135-H50

Модуль аналогового ввода Yokogawa AAI135-H50 — это высокоточное электронное устройство, разработанное для интеграции в распределённые системы управления CENTUM VP и CENTUM CS3000 компании Yokogawa.

Модуль предназначен для приёма и обработки аналоговых сигналов от полевых датчиков, таких как датчики давления, температуры, уровня, расхода и других измерительных приборов. Поддерживает стандартные промышленные сигналы 4–20 мА с возможностью подключения по двух-, трёх- или четырёхпроводной схеме.

AAI135-H50 является 16-канальным модулем, что позволяет одновременно обрабатывать до 16 аналоговых входов с высокой скоростью и точностью. Каждый канал имеет гальваническую изоляцию, фильтрацию и функцию самодиагностики, что обеспечивает надёжность и помехоустойчивость в тяжёлых промышленных условиях.

Модуль устанавливается в шасси (например, AFV10D ) и работает в составе шины Vnet/IP, обеспечивая стабильную передачу данных в систему управления и операторские станции.

Особенности

• 16 каналов аналогового ввода — высокая плотность монтажа.

• Поддержка сигнала 4–20 мА с питанием датчика (loop-powered).

• Гальваническая изоляция между каналами и системой — защита от помех и перенапряжений.

• Высокая точность измерения — ±0,1 % от диапазона.

• Встроенная диагностика: обрыв линии, короткое замыкание, неисправность датчика.

• Поддержка горячей замены (hot-swap) — замена без остановки процесса.

• Совместимость с системами CENTUM VP и CENTUM CS3000 .

• Индикация состояния через светодиоды (RUN, ERR, COMM, CHx) — простая диагностика.

Основные характеристики

• Модель: AAI135-H50

• Производитель: Yokogawa Electric Corporation

• Тип модуля: Аналоговый вход (AI) — 4–20 мА

• Количество каналов: 16

• Тип сигнала: 4–20 мА, 2-/3-/4-проводное подключение

• Точность: ±0,1 % от полного диапазона (при 25 °C)

• Разрешение: 16 бит

• Скорость сканирования: 125 мс на 16 каналов (7,8 мс на канал)

• Гальваническая изоляция: Между каналами, шиной и питанием (500 В переменного тока)

• Питание: Через шину шасси (24 В DC)

• Степень защиты: IP20 (для монтажа в шкафу)

• Рабочая температура: от 0 °C до +55 °C

• Влажность: 10–80 % без конденсации

• Монтаж: В шасси AFV10D, AFW10D и др. (DIN-рейка)

• Протокол связи: Vnet/IP (внутренняя шина системы DCS)

• Применение: Нефтегаз, химическая промышленность, энергетика, АСУ ТП, ТЭЦ, перерабатывающие производства
