Описание

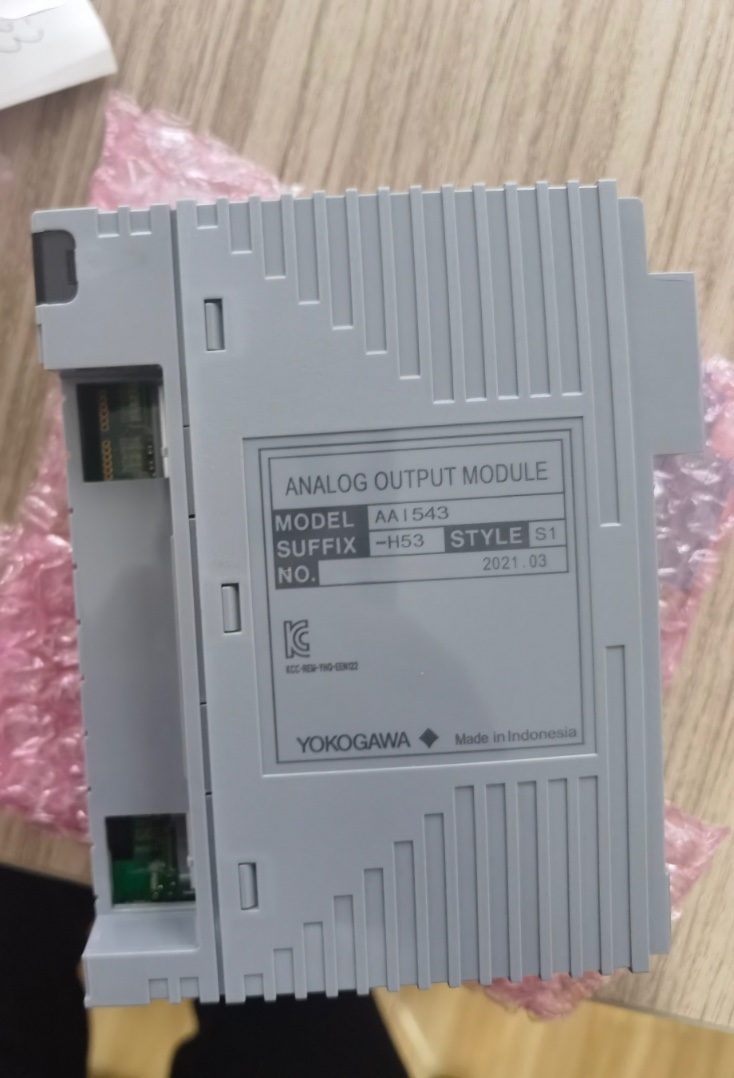

Модуль аналогового вывода Yokogawa AAO543-H53 — это высокоточный электронный модуль, предназначенный для установки в распределённые системы управления CENTUM VP и CENTUM CS3000 .
Модуль выполняет функцию аналогового выхода (AO) и используется для передачи управляющих сигналов от системы управления к исполнительным механизмам, таким как регулирующие клапаны, частотные преобразователи, позиционеры и другие аналоговые приёмники.
AAO543-H53 обеспечивает 16 каналов выходного сигнала стандарта 4–20 мА , каждый из которых может управлять внешними устройствами с высокой точностью и стабильностью. Модуль поддерживает гальваническую изоляцию между каналами и системной шиной, что предотвращает влияние помех и повышает надёжность работы.
Устанавливается в шасси AFV10D или AFW10D и работает в составе архитектуры Vnet/IP. Поддерживает функции самодиагностики, индикации неисправностей и горячей замены (hot-swap), что позволяет производить техническое обслуживание без остановки технологического процесса.
Особенности
(Примечание: Правильное обозначение — AAO543-H53 , так как модули с префиксом AAI — это аналоговый ввод , а AAO — аналоговый вывод . Модель AAI543-H53 не существует в каталоге Yokogawa. Ниже — корректное описание для AAO543-H53 , вероятно, имелся в виду именно он.)
Артикул: AAO543-H53
1. Описание
Модуль аналогового вывода Yokogawa AAO543-H53 — это высокоточный электронный модуль, предназначенный для установки в распределённые системы управления CENTUM VP и CENTUM CS3000 .
Модуль выполняет функцию аналогового выхода (AO) и используется для передачи управляющих сигналов от системы управления к исполнительным механизмам, таким как регулирующие клапаны, частотные преобразователи, позиционеры и другие аналоговые приёмники.
AAO543-H53 обеспечивает 16 каналов выходного сигнала стандарта 4–20 мА , каждый из которых может управлять внешними устройствами с высокой точностью и стабильностью. Модуль поддерживает гальваническую изоляцию между каналами и системной шиной, что предотвращает влияние помех и повышает надёжность работы.
Устанавливается в шасси AFV10D или AFW10D и работает в составе архитектуры Vnet/IP. Поддерживает функции самодиагностики, индикации неисправностей и горячей замены (hot-swap), что позволяет производить техническое обслуживание без остановки технологического процесса.
Основные характеристики
• Модель: AAO543-H53
• Производитель: Yokogawa Electric Corporation
• Тип модуля: Аналоговый вывод (AO), 4–20 мА
• Количество каналов: 16
• Выходной сигнал: 4–20 мА (2-проводной)
• Точность: ±0,1 % при 25 °C
• Разрешение: 16 бит
• Нагрузочное сопротивление: до 750 Ом
• Скорость обновления: 125 мс на 16 каналов
• Гальваническая изоляция: 500 В переменного тока (между каналами, шиной и питанием)
• Питание: Через шину шасси (24 В постоянного тока)
• Степень защиты: IP20 (для установки в закрытых шкафах)
• Рабочая температура: от 0 °C до +55 °C
• Относительная влажность: 10–80 % без конденсации
• Монтаж: На DIN-рейку в шасси AFV10D / AFW10D
• Протокол связи: Vnet/IP (внутренняя шина DCS)
• Применение: Управление клапанами, приводами, позиционерами в нефтегазовой, химической, энергетической и перерабатывающей промышленности
