Описание

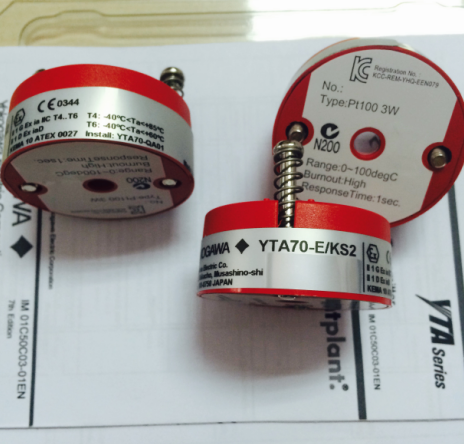

Прибор предназначен для установки непосредственно на месте измерения — в головку термопреобразователя сопротивления (RTD) или термопары (ТП), что обеспечивает точную компенсацию помех и снижение потерь сигнала на длинных линиях.
YTA70 поддерживает широкий спектр входных сигналов: • Термосопротивления: Pt100, Pt1000, Cu50, Ni120 и др.
• Термопары: типы J, K, T, E, N, R, S, B, C, M
• Аналоговые сигналы: 0–10 В, 0–5 В, 1–5 В, 0–50 мВ и др.
Передатчик работает по двухпроводной схеме (loop-powered) — получает питание от той же линии 4–20 мА, что упрощает монтаж и снижает затраты на кабель. Отличается высокой точностью, устойчивостью к вибрациям, электромагнитным помехам и агрессивным средам.
Применяется в нефтегазовой, химической, энергетической, пищевой и фармацевтической промышленности для контроля температуры в резервуарах, трубопроводах, реакторах, печах и других установках
Особенности
• Высокая точность: до ±0,1 % от диапазона.
• Поддержка RTD, термопар и аналоговых входов — универсальность.
• Встроенная компенсация температуры свободных концов (CJC) для термопар.
• Цифровая обработка сигнала — устойчивость к помехам и дрейфу.
• Конфигурирование через кнопки на корпусе или HART-коммуникатор .
• Возможность настройки линейной и нелинейной шкалы .
• Самодиагностика — обнаружение обрыва, короткого замыкания, неисправности датчика.
• Степень защиты: IP66/IP67 — подходит для установки на улице и в агрессивных условиях.
• Устойчив к вибрациям и перепадам температур.
Основные характеристики
• Модель: YTA70
• Производитель: Yokogawa Electric Corporation
• Тип устройства: Температурный передатчик (двухпроводной)
• Питание: 12–45 В постоянного тока (через линию 4–20 мА)
• Выходной сигнал: 4–20 мА (HART-совместимый, версия 7)
• Входы: • RTD: Pt100, Pt1000, Cu50, Ni120 и др.
• Термопары: все стандартные типы (J, K, T, E, N, R, S, B, C, M)
• Аналоговые: 0–10 В, 0–5 В, 1–5 В, 0–50 мВ
• Точность: • RTD: ±0,1 % от диапазона
• Термопара: ±0,2 % от диапазона
• Температурная компенсация: Встроенная (CJC для термопар)
• Диапазон рабочих температур: • Процесс: до +185 °C (в головке термометра)
• Окружающая среда: от -40 °C до +85 °C
• Степень защиты: IP66/IP67
• Материал корпуса: Ударопрочный термопластик, устойчивый к УФ и химикатам
• Монтаж: В головку термопреобразователя (стандарт DIN 43729, тип A/B)
• Протокол: HART 7 (для настройки и диагностики)
• Применение: • Контроль температуры в трубопроводах и резервуарах
• Нагревательные системы, печи, реакторы
• Энергетика, нефтегаз, химия, пищевая промышленность
• Интеграция в системы DCS, PLC, SCADA
