Описание

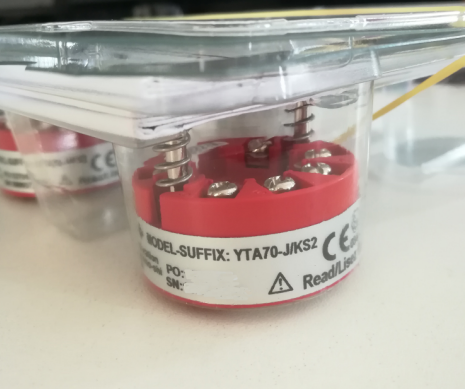

Температурный передатчик Yokogawa YTA70-J — это двухпроводное полевое устройство, предназначенное для преобразования сигналов от первичных датчиков температуры в стандартизированный аналоговый сигнал 4–20 мА , передаваемый в системы автоматизации (АСУ ТП, ПЛК, DCS).
Модель YTA70-J является одной из модификаций передатчика серии YTA70 и отличается специфическим исполнением для японского рынка (обозначение "J"), включающим особенности по сертификации, маркировке, упаковке или комплектации, соответствующие требованиям японских промышленных стандартов (например, JIS, TIIS).
Устройство устанавливается непосредственно в головку термопреобразователя (RTD или термопары) по стандарту DIN 43729 (типы A, B), что обеспечивает высокую точность измерения, минимальные потери сигнала и устойчивость к электромагнитным помехам.
YTA70-J поддерживает широкий спектр входных сигналов:
• Термосопротивления: Pt100, Pt1000, Cu50, Ni120 и др.
• Термопары: типы J, K, T, E, N, R, S, B, C, M
• Аналоговые сигналы: 0–10 В, 0–5 В, 1–5 В, 0–50 мВ
Работает по двухпроводной схеме — получает питание и передаёт сигнал по одной паре проводов, что упрощает монтаж и снижает затраты на кабельные линии.
Применяется в нефтегазовой, химической, энергетической, фармацевтической и пищевой промышленности для точного контроля температуры в реакторах, трубопроводах, печах и системах обработки.
Особенности
• Двухпроводная схема питания — экономия кабеля, простота интеграции.
• Высокая точность: до ±0,1 % от диапазона измерения.
• Поддержка RTD, термопар и аналоговых входов — универсальность.
• Встроенная компенсация температуры свободных концов (CJC) для термопар.
• Цифровая обработка сигнала — стабильность, отсутствие дрейфа.
• Самодиагностика : обрыв, короткое замыкание, ошибка датчика.
• Конфигурирование через кнопки на корпусе или HART-коммуникатор (BT200, FieldMate).
• Поддержка протокола HART 7 — удалённая настройка и мониторинг.
• Степень защиты IP66/IP67 — устойчив к влаге, пыли, подходит для наружной установки.
• Ударопрочный корпус из термопластика — устойчив к УФ, химикатам и вибрациям
Основные характеристики
• Модель: YTA70-J
• Производитель: Yokogawa Electric Corporation
• Тип устройства: Двухпроводной температурный передатчик
• Питание: 12–45 В постоянного тока (через линию 4–20 мА)
• Выходной сигнал: 4–20 мА (HART-совместимый, версия 7)
• Входы: • RTD: Pt100, Pt1000, Cu50, Ni120 и др.
• Термопары: J, K, T, E, N, R, S, B, C, M
• Аналоговые сигналы: 0–10 В, 0–5 В, 1–5 В, 0–50 мВ
• Точность: • Для RTD: ±0,1 % от диапазона
• Для термопары: ±0,2 % от диапазона
• Компенсация холодных спаев: Встроенная (CJC)
• Рабочая температура: • Окружающая среда: от -40 °C до +85 °C
• Температура в головке: до +185 °C
• Степень защиты: IP66 / IP67
• Материал корпуса: Ударопрочный термопластик (PPS)
• Монтаж: В головку термометра (DIN 43729, тип A/B)
• Протокол связи: HART 7 (для настройки и диагностики)
• Сертификация: Соответствует стандартам JIS, TIIS (для модификации J)
• Применение: • Контроль температуры в нефтегазовой и химической промышленности
• Энергетика, ТЭЦ, котлы, градирни
• Пищевая и фармацевтическая отрасли
• Интеграция в системы DCS, PLC, SCADA
