Описание

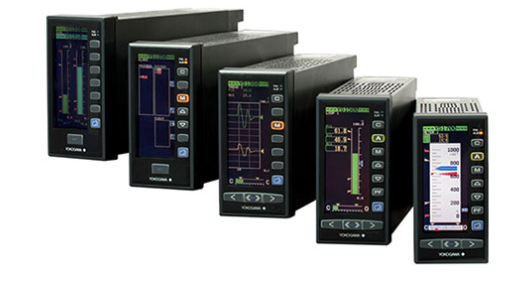

Серия YS1000 подходит для применения в системах нагрева, охлаждения, смешивания, сушильных камерах, печах, реакторах и других установках, где требуется стабильное и надёжное управление. Контроллеры оснащены встроенным графическим дисплеем для отображения процесса, текущих значений, трендов, режимов работы и диагностической информации, что делает их удобными для настройки и мониторинга без привлечения внешних устройств.
Модели различаются по функциональности: • YS1700 — высший уровень: многоканальное управление, расширенная логика, Ethernet, архивация.
• YS1500 — средний уровень: ПИД-регулирование, программируемая логика, графический дисплей.
• YS1300 — базовый уровень: простой ПИД-регулятор с индикацией и базовой логикой.
Все модели поддерживают аналоговые и дискретные входы/выходы, коммуникационные интерфейсы (RS-485, Ethernet) и могут работать автономно или интегрироваться в системы DCS и SCADA
Особенности
• Поддержка ПИД-регулирования с автонастройкой и адаптивными алгоритмами.
• Программируемая логика (по типу релейной логики или функциональных блоков).
• Многоканальные входы: термопары, RTD, 4–20 мА, 0–10 В и др.
• Выходы: аналоговые (4–20 мА), релейные, SSR — для управления исполнительными механизмами.
• Встроенная архивация данных (особенно в YS1700) — логирование процессов.
• Интерфейсы связи: RS-485 (Modbus RTU) , Ethernet (Modbus TCP, FTP, HTTP) .
• Устойчивость к помехам и промышленным условиям — высокая надёжность.
• Простая настройка через переднюю панель или ПО Yokogawa Engineering Suite .
• Степень защиты: IP66 (лицевая панель) — подходит для установки на щитах и в цехах.
Основные характеристики
• Модели: YS1700, YS1500, YS1300
• Производитель: Yokogawa Electric Corporation
• Тип устройства: Универсальный программируемый регулирующий контроллер
• Дисплей: Цветной графический ЖК-дисплей (размер зависит от модели)
• Функции: • ПИД-регулирование (до нескольких контуров)
• Программируемая логика (релейная или функциональные блоки)
• Регистрация данных (в YS1700 — с SD-картой)
• Входы: • Аналоговые: термопары, RTD, 4–20 мА, 0–10 В (до 4–8 каналов)
• Дискретные: для сигнализации и управления
• Выходы: • Аналоговые: 4–20 мА (управление клапанами, приводами)
• Релейные: для пуска/останова оборудования
• SSR (твердотельное реле) — для управления нагревателями
• Коммуникации: RS-485 (Modbus RTU), Ethernet (Modbus TCP, YS1700)
• Питание: 100–240 В переменного тока или 24 В постоянного тока (в зависимости от модели)
• Степень защиты: IP66 (панель), IP20 (корпус)
• Рабочая температура: от 0 °C до +50 °C
• Применение: • Промышленные печи и сушильные камеры
• Системы нагрева и температурного контроля
• Химические реакторы и смесители
• Упаковочное и пищевое оборудование
• Автономные узлы АСУ ТП
