Описание

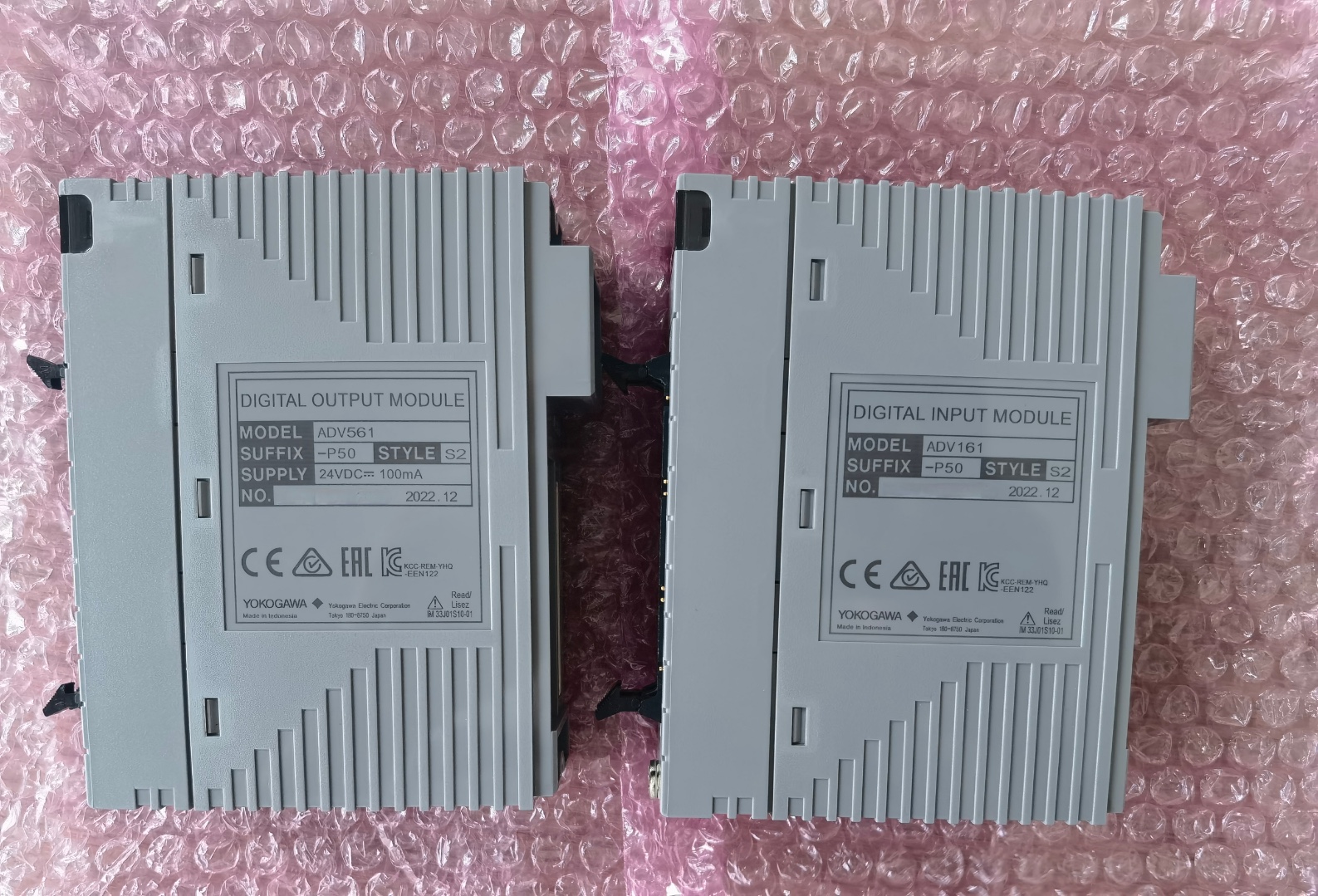

Модуль цифрового вывода Yokogawa ADV561-P50 — это высоконадёжный дискретный выходной модуль, разработанный для интеграции в распределённые системы управления CENTUM VP и CENTUM CS3000 . Модуль предназначен для передачи управляющих сигналов от контроллера к исполнительным устройствам, таким как электромагнитные клапаны, пускатели, реле, световые индикаторы и другие устройства с дискретным управлением.
ADV561-P50 оснащён 16 релейными выходами , каждый из которых способен коммутировать нагрузки как переменного, так и постоянного тока. Релейные контакты обеспечивают полную гальваническую развязку между системой управления и полевыми устройствами, что повышает безопасность и устойчивость к электромагнитным помехам.
Модуль устанавливается в шасси AFV10D или AFW10D и работает в составе промышленной сети Vnet/IP . Поддерживает функцию горячей замены (hot-swap) , что позволяет производить замену или обслуживание без остановки технологического процесса. Также реализованы функции самодиагностики, индикации состояния и управления состоянием выходов при аварии (Last Value / Safe Value)
Особенности
• Возможность коммутации AC и DC нагрузок — гибкость в применении.
• Гальваническая изоляция между каналами, группами и системной шиной — защита от помех.
• Контакты реле: на размыкание/замыкание (SPDT) — могут использоваться как NO, так и NC.
• Функция Last Value (LV) — сохранение последнего состояния выходов при отказе.
• Поддержка Safe Value — установка предопределённого состояния при аварии.
• Горячая замена (hot-swap) — замена без остановки системы.
• Светодиодная индикация на каждом канале — визуальный контроль работы.
Основные характеристики
• Модель: ADV561-P50
• Производитель: Yokogawa Electric Corporation
• Тип модуля: Цифровой (дискретный) вывод (DO), релейный
• Количество каналов: 16
• Тип выхода: Релейный (SPDT — одиночное переключающее реле)
• Напряжение нагрузки: до 250 В переменного тока / 30 В постоянного тока
• Макс. ток на контакт: 2 А (резистивная нагрузка)
• Групповая изоляция: По 8 каналов с гальванической развязкой
• Срок службы реле: до 100 000 циклов (при номинальной нагрузке)
• Питание модуля: Через шину шасси (24 В постоянного тока)
• Степень защиты: IP20 (для монтажа в закрытом шкафу)
• Рабочая температура: от 0 °C до +55 °C
• Относительная влажность: 10–80 % без конденсации
• Монтаж: На DIN-рейку в шасси AFV10D или AFW10D
• Протокол связи: Vnet/IP (внутренняя шина DCS)
• Функции: Last Value (LV), Safe Value, диагностика, SIM-режим, индикация
• Применение: Управление клапанами, пускателями, реле, сигнализацией в нефтегазовой, химической, энергетической и других отраслях промышленности
