Описание для Mycom Complete Machine Room 200VLD (x3) & N8WB (x2)

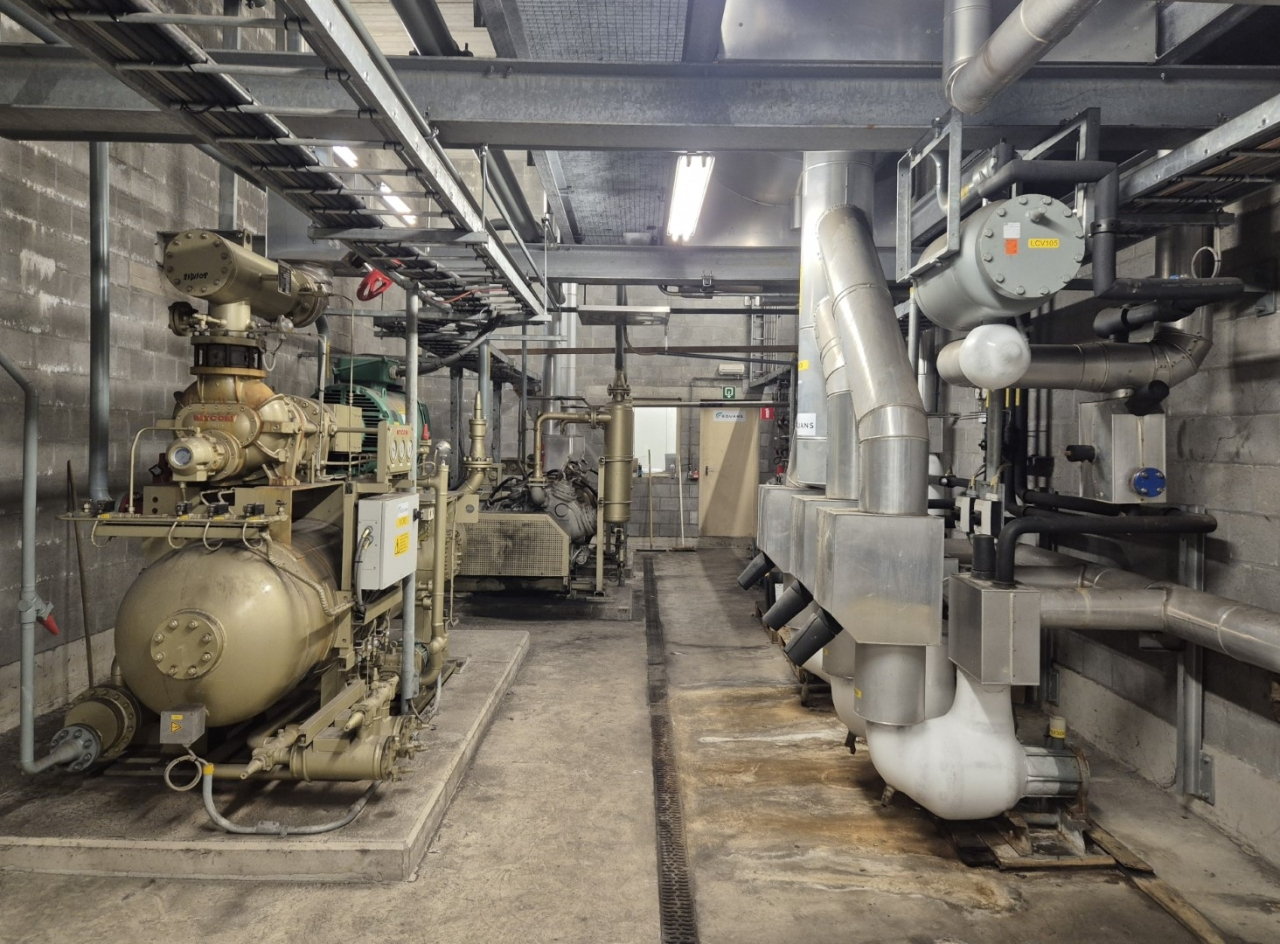

Полная машинная станция Mycom на хладагенте Ammonia (NH3/R717). Установка укомплектована следующими компонентами:

2 шт. винтовых компрессорных рам Mycom 200VLD-HE. В комплекте электродвигатель Leroy-Somer PLS315M-T: 50/60Hz - 200/230 kW - 2970/3568 RPM, маслоотделитель Mycom HS7580-200 объемом 1340 литров, маслоохладитель MycomOC20245-V, масляный насос Mycom F50P и 2 масляных фильтра, реле давления и предохранительные выключатели/манометры.Производительность компрессора составляет 341 кВт при следующих температурах: температура кипения -32°C итемпература конденсации +35°C. Размеры: 3950x1550x2500 мм (ДxШxВ) и вес: 4300 кг.

1 шт. винтовойкомпрессорной рамы Mycom 200VLD-M. В комплекте электродвигатель Leroy Somer PLS315L-T - 50 Hz - 250/288 kW -2970/3568 RPM, маслоотделитель Mycom HS 7533-200 объемом 560 литров, маслоохладитель Mycom OC-20245 V, масляныйнасос Mycom F50P, масляные фильтры, реле давления и предохранительные выключатели/манометры. Производительностькомпрессора составляет 888 кВт при следующих температурах: температура кипения -7°C и температура конденсации +35°C.Размеры: 3750x1800x2700 мм (ДxШxВ) и вес: 4500 кг.

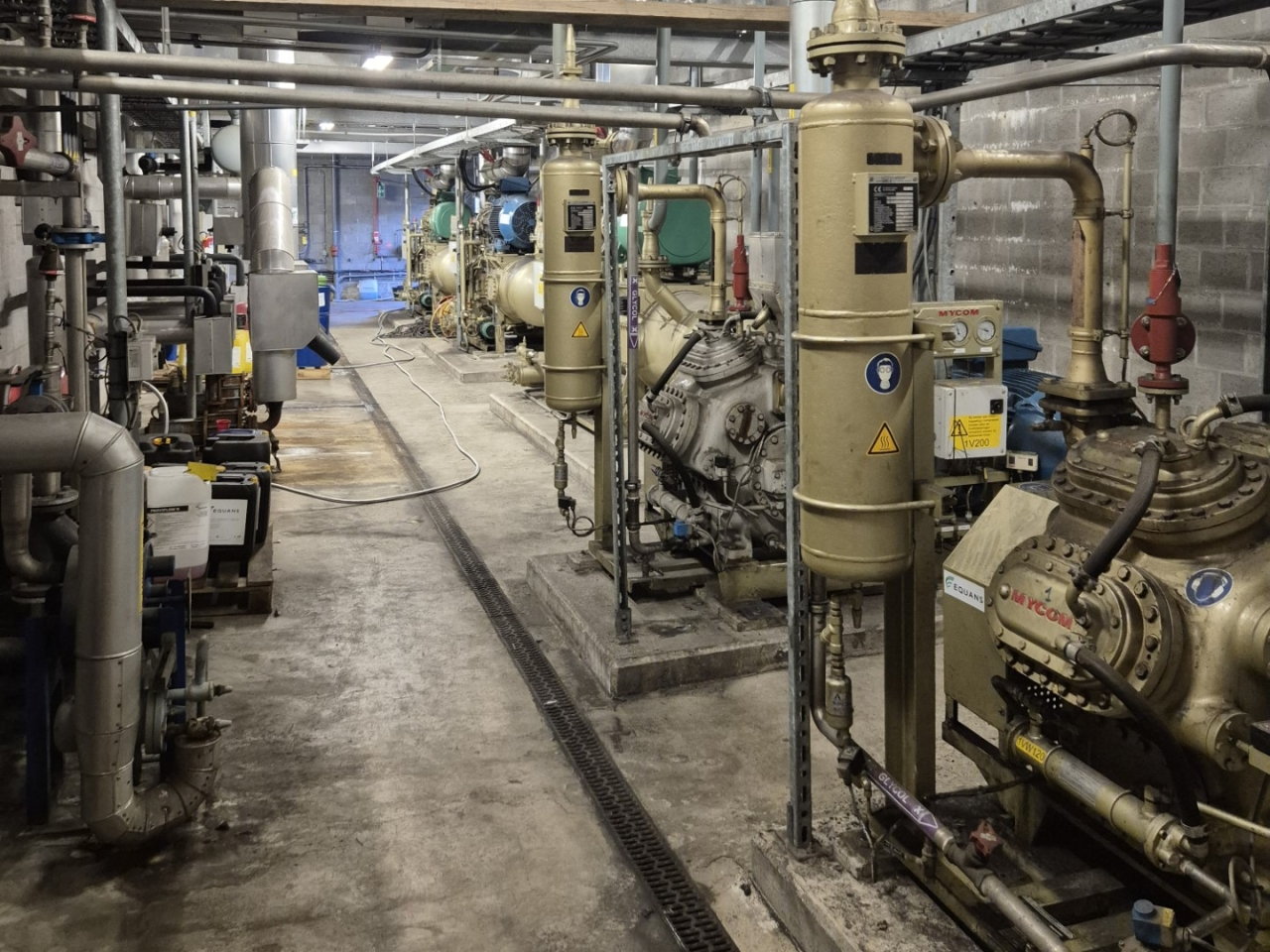

2 шт. поршневых компрессорных рам Mycom N8WBHH-BB. Вкомплекте электродвигатель - 50 Hz - 160 kW - 1200 RPM, маслоотделитель Mycom OSF250 объемом 58 литров,маслоохладитель и реле давления и предохранительные выключатели/манометры. Производительность компрессора составляет472 кВт при следующих температурах: температура кипения -7°C и температура конденсации +35°C. Размеры:2550x1350x2610 мм (ДxШxВ) и вес: 3000 кг.

1 шт. жидкостного сепаратора Axima 121162-06 объемом 9774 литра.Сепаратор имеет производительность 1880 кВт при -10°C. Размеры: 5600x2200x980 мм (ДxШxВ) и вес: 2993 кг.

1шт. жидкостного сепаратора Axima 121162-07 объемом 5334 литра. Сепаратор имеет производительность 680 кВт при -30°C.Размеры: 2600x1600x650 мм (ДxШxВ) и вес: 1724 кг.

2 шт. герметичных жидкостных насосов CAM 2/2 соследующими характеристиками: Qmax: 8,0 м³/ч - Hmax: 21,0 м - Pmax: 4,3 kW. Размеры: 660x220x410 мм (ДxШxВ).

3 шт. герметичных жидкостных насосов CAM 3/3 со следующими характеристиками: Qmax: 15,0 м³/ч - Hmax: 85,0 м - Pmax:11,5 kW. Размеры: 840x300x630 мм (ДxШxВ).

1 шт. пластинчатого теплообменника Vahterus PSHE 3HH-34/1/1 Qобъемом 2,7 дм³ (Glycol) / 4,2 дм³ (Ammonia). В комплекте поплавковый датчик Witt HR 1-L/N объемом 3 литра.Производительность: 75 kW. Размеры: 550x350x850 мм (ДxШxВ) и Вес: 120 кг.

1 шт. пластинчатоготеплообменника Vahterus PSHE 3HH-48/2/1 Q объемом 3,8 дм³ (Glycol) / 5,9 дм³ (Ammonia). Производительность: 40 kW.Размеры: 550x350x850 мм (ДxШxВ) и Вес: 115 кг.

2 шт. водяных насосов Grundfos TPD 40-XXX/2 X-F-A-GQQE вкомплекте с электродвигателем Grundfos MG 112MC2-28FF215-D1: 50/60 Hz - 2910/2930 - 3510/3540 RPM - 4,0 kW. Насосимеет следующие характеристики: Qmax: 18,0 м³/ч - Hmax: 25,0 м - Pmax: 4,0 kW. Размеры: 600x400x770 мм (ДxШxВ).

Дополнительно машинная станция поставляется с шкафами управления и:
6x Danfoss 130B2447
6x DanfossFC-102P11KT4P55H1XG

*
