Описание

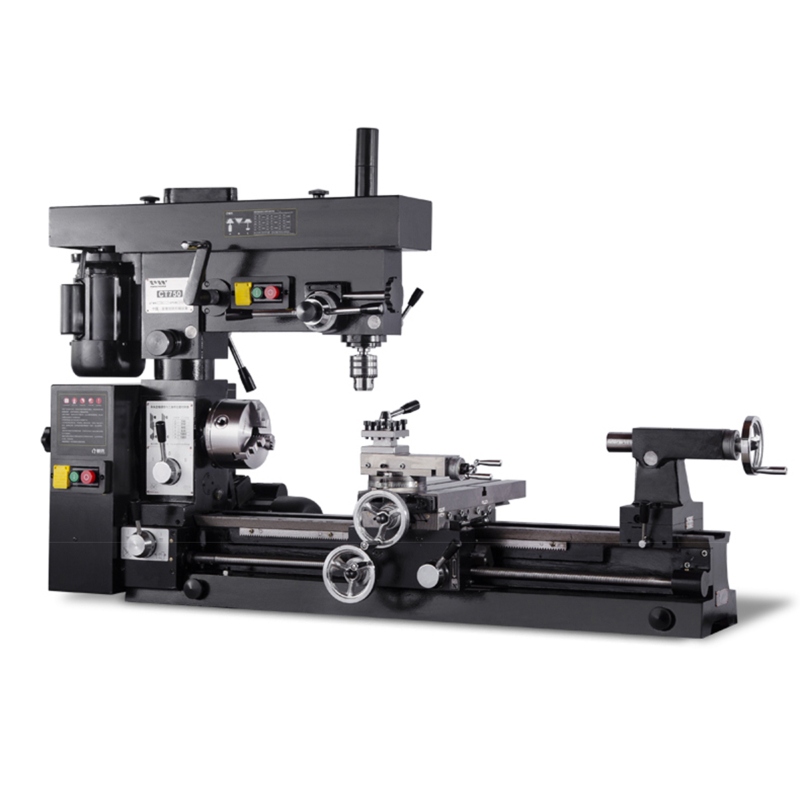

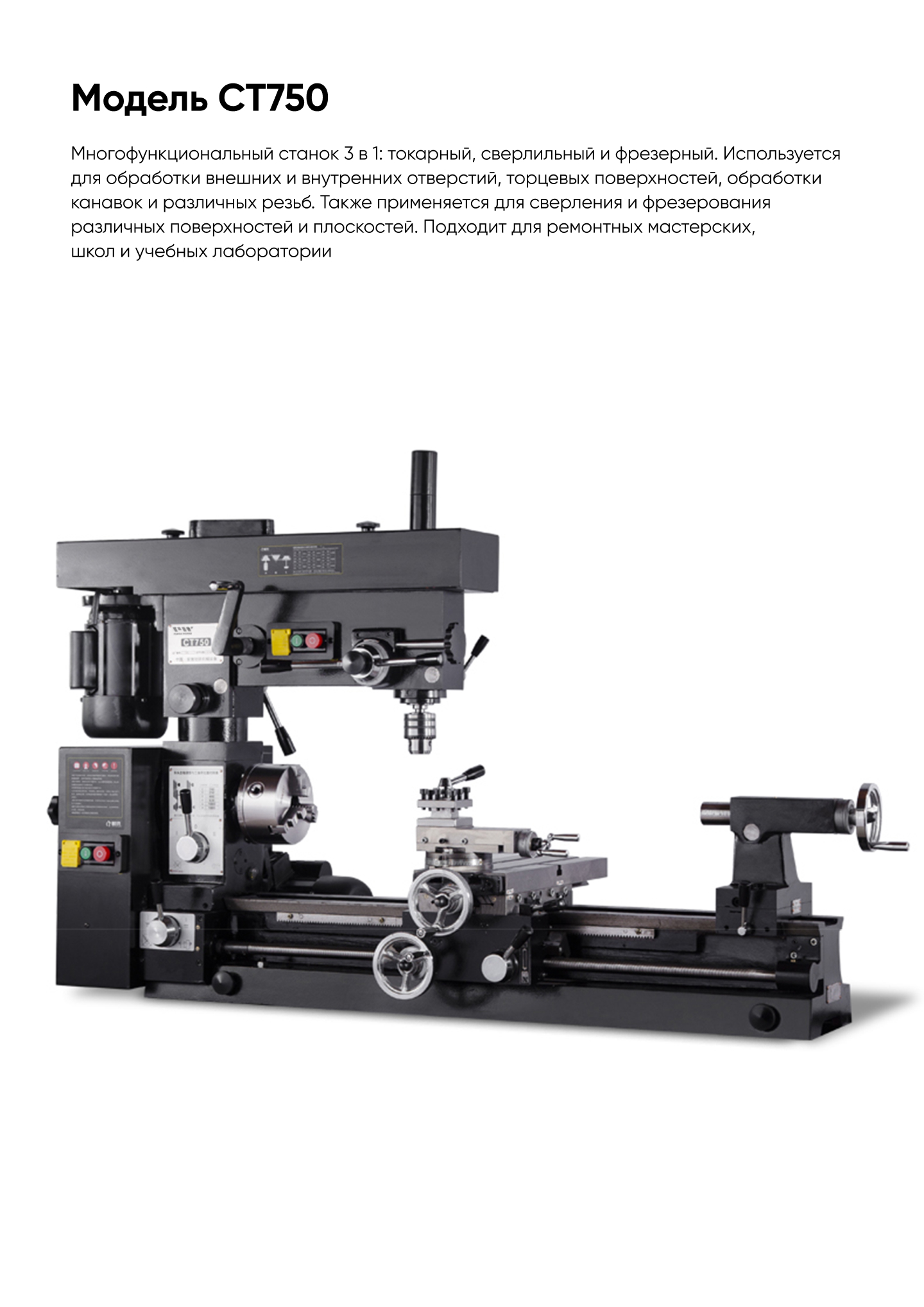

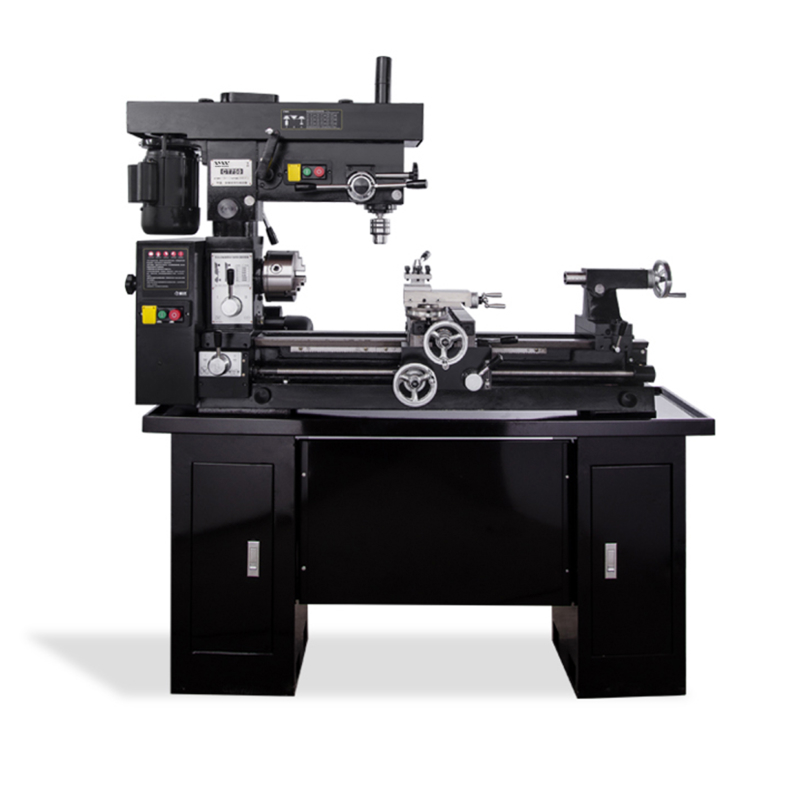

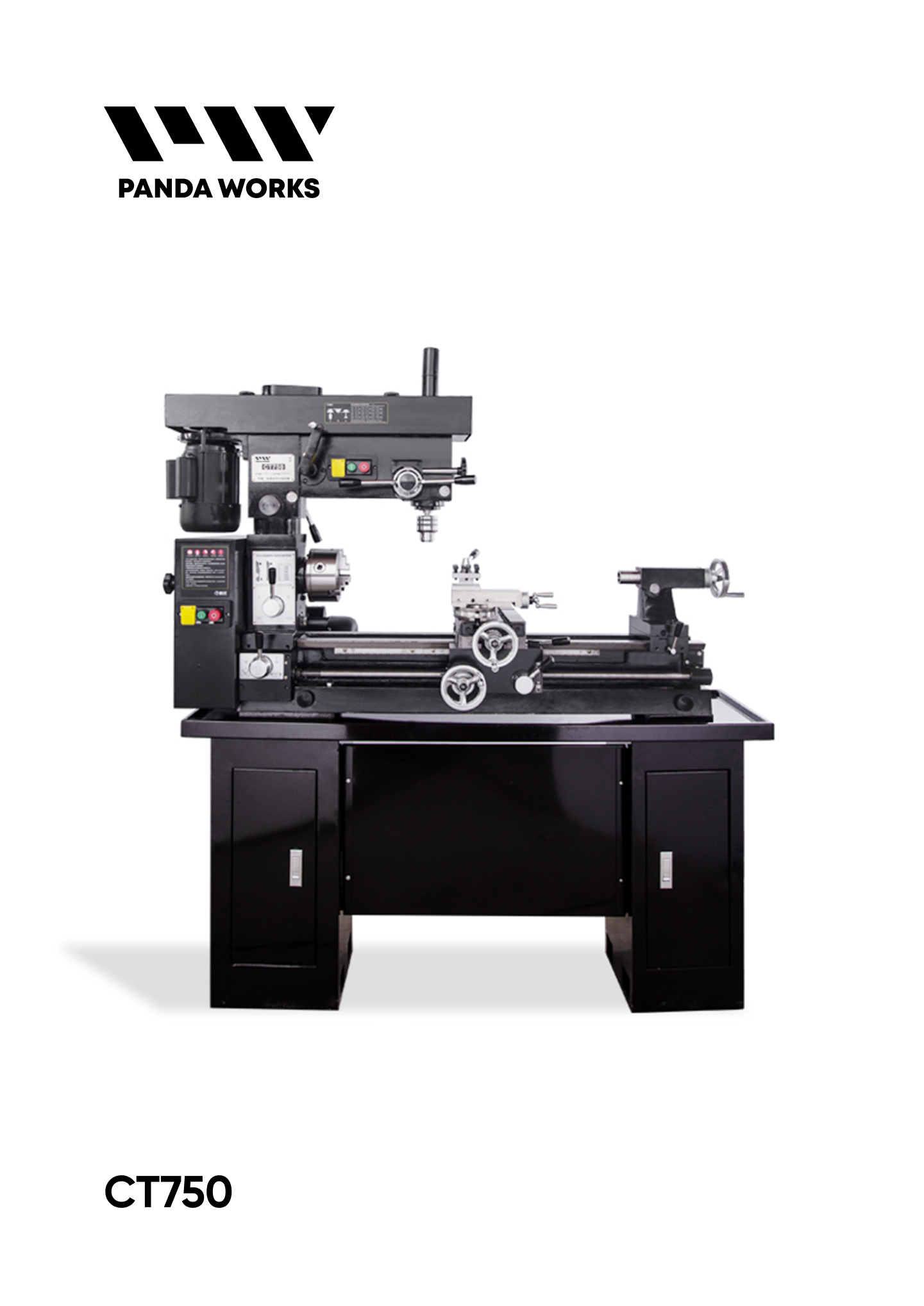

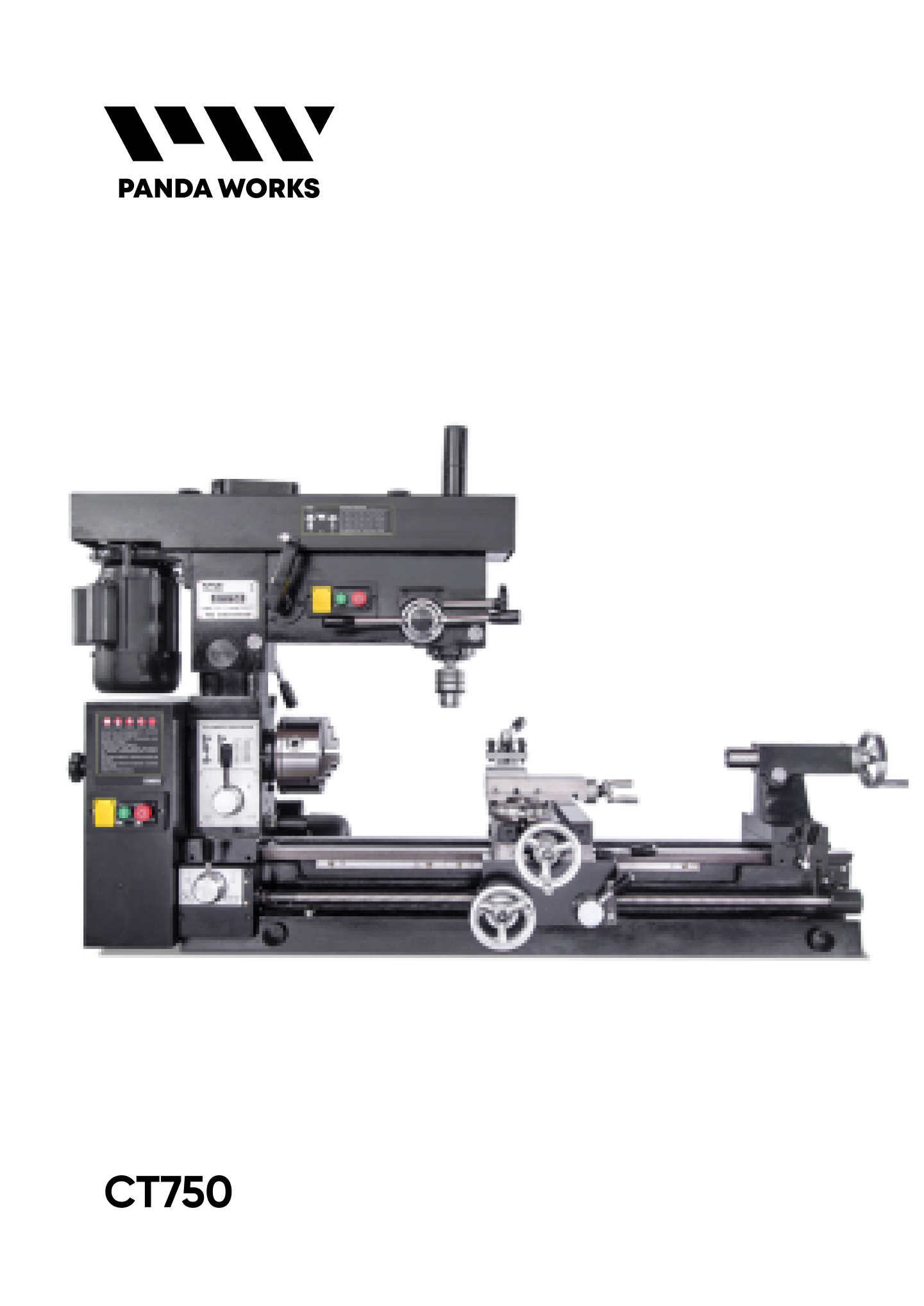

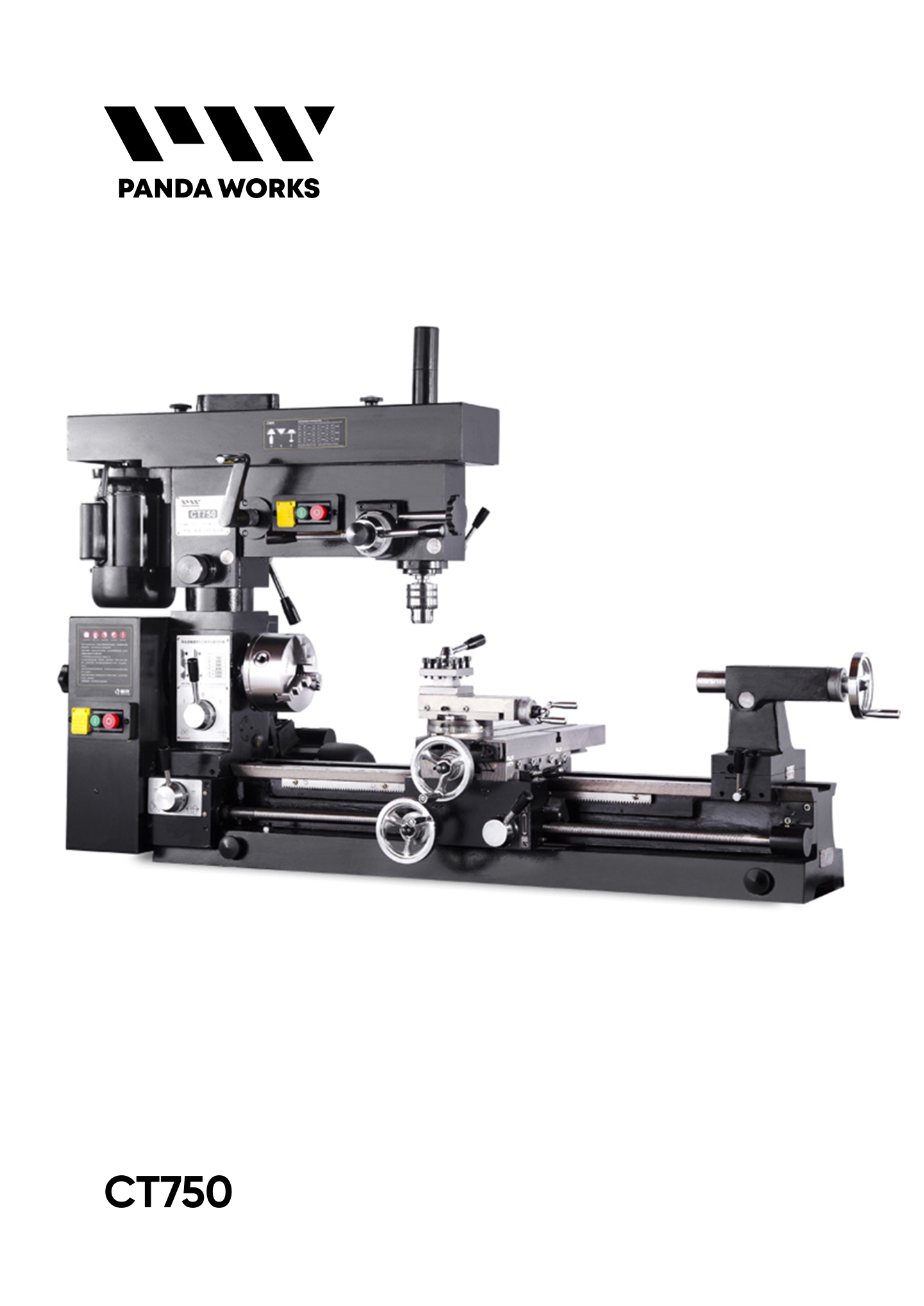

Модель: СТ750. Многофункциональный станок 3 в 1: токарный, сверлильный и фрезерный. Используется для обработки внешних и внутренних отверстий, торцевых поверхностей, обработки канавок и различных резьб. Также применяется для сверления и фрезерования различных поверхностей и плоскостей. Подходит для ремонтных мастерских, школ и учебных лаборатории.
Характеристики
Точение
- Диаметр обточки над станиной, мм
- 300
- Расстояние между центрами, мм
- 750
- Диаметр обточки над поперечным суппортом
- 140
- Диаметр проходного отверстия шпинделя, мм
- 26

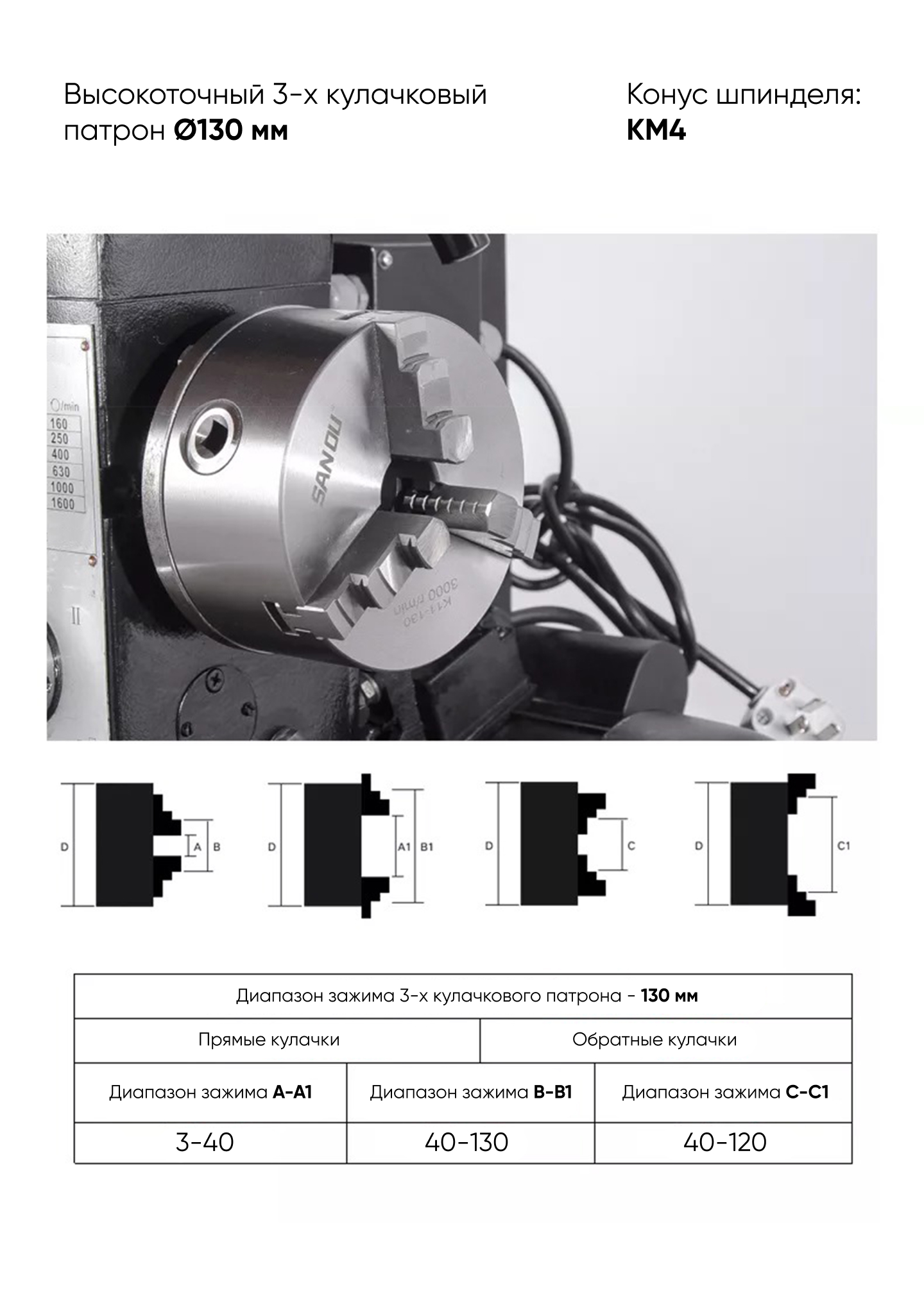

- Конус шпинделя
- №4
- Максимальный поперечный ход резцедержателя, мм
- 200
- Максимальный продольный ход резцедержателя, мм
- 80
- Диапазон метрической резьбы, мм
- 0,5-3
- Количество метрических резьб, шт
- 14
- Дюймовая резьба, TPI
- 11-40 1/n “
- Количество продольных подач, шт
- 20

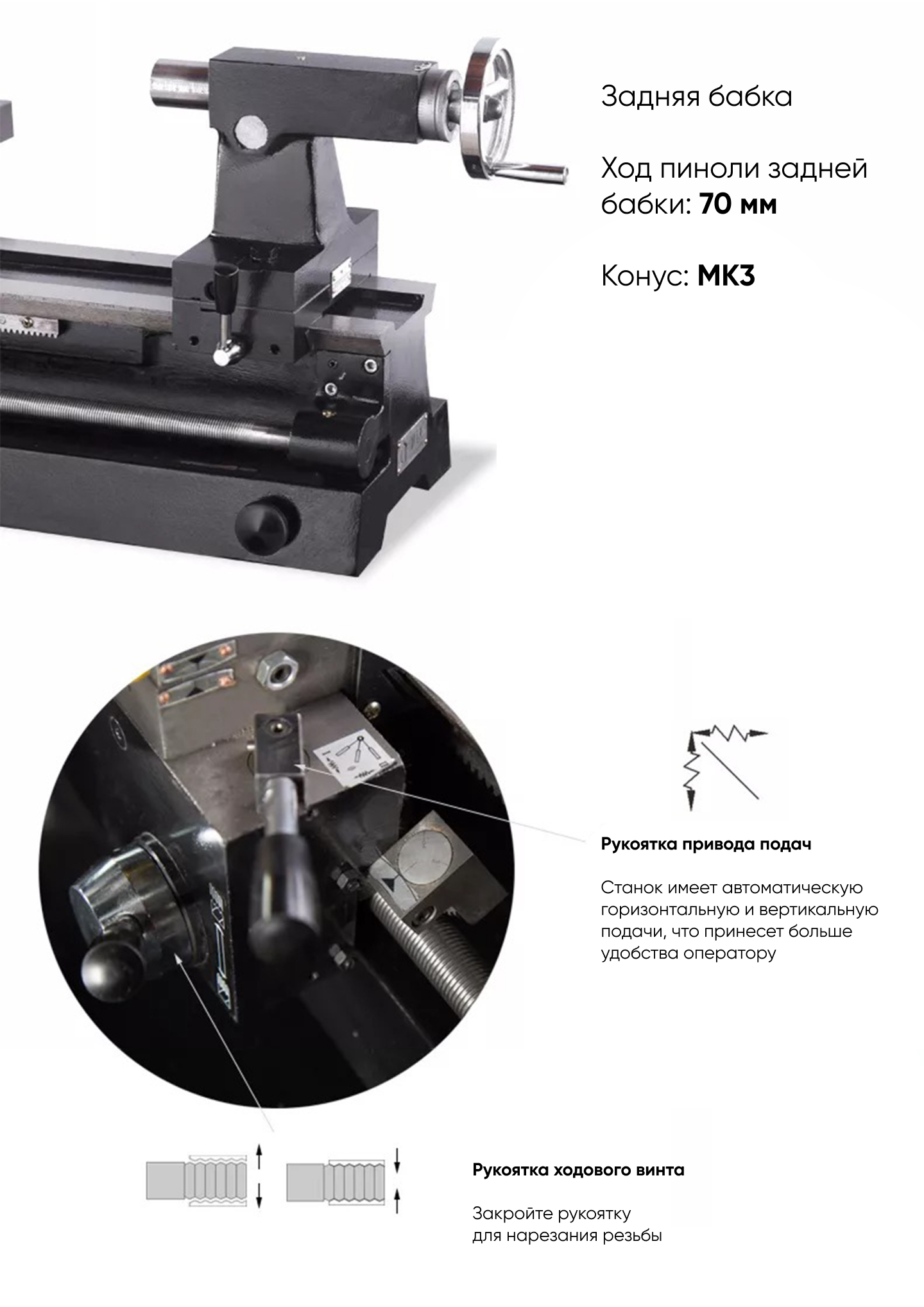

- Ход пиноли задней бабки, мм
- 70
- Диапазон продольного подачи, мм/об
- 0,05-0,5
- Диапазон поперечной подачи, мм/об
- 0,05-0,5
- Пиноль задней бабки
- 8
- Ход пиноли задней бабки, мм
- 50
- Пиноль задней бабки
- №3
- Частота вращения шпинделя, об/мин
- 160-1600 об/мин 6 скоростей

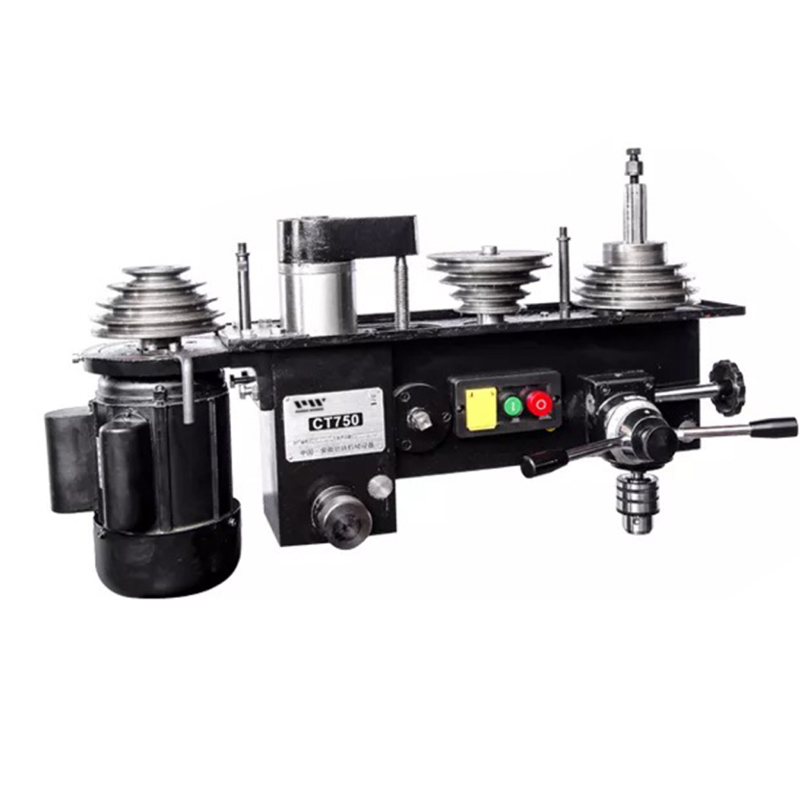

Сверление
- Максимальный диаметр сверления, мм
- 20

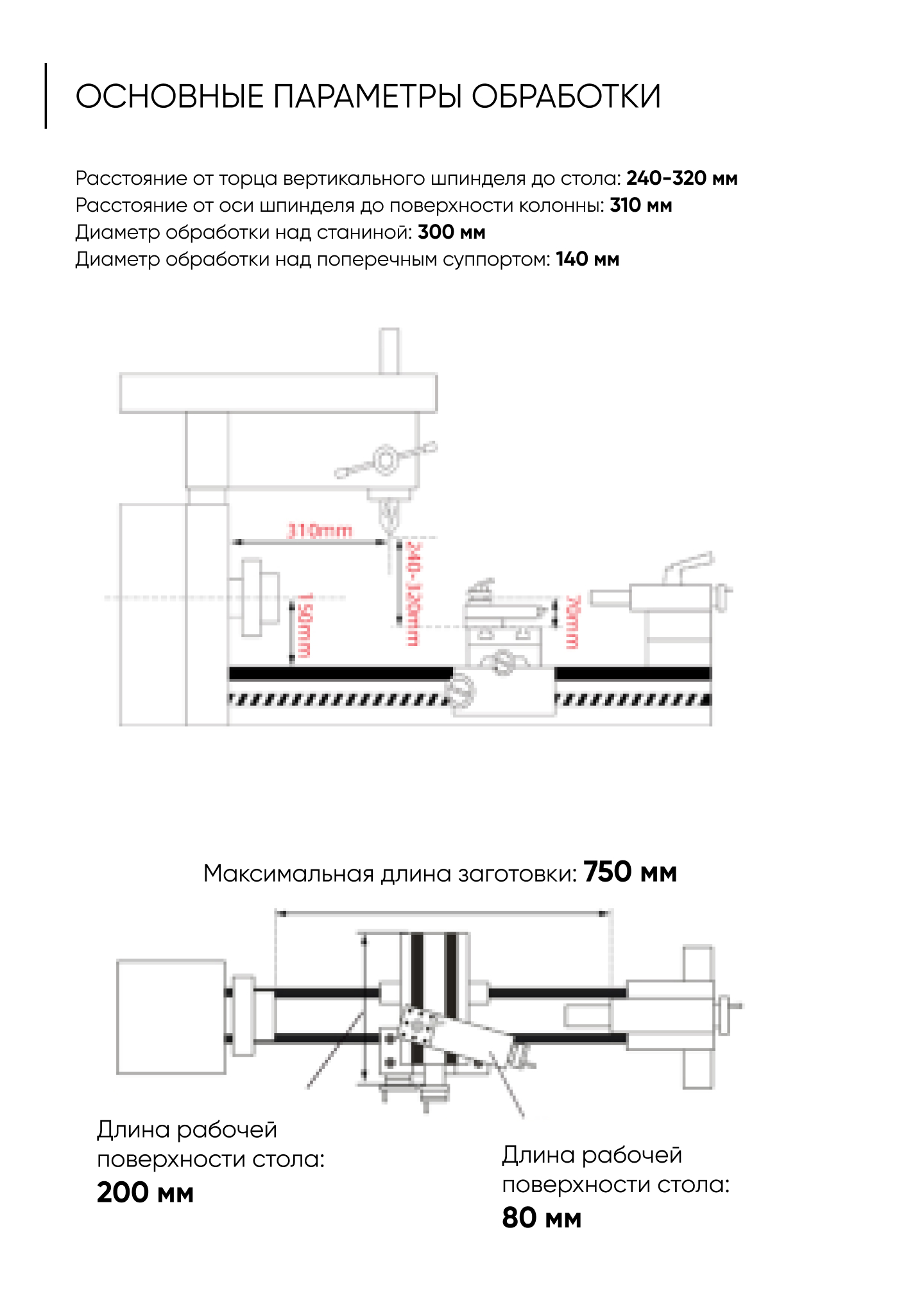

- Расстояние от торца шпинделя до поверхности стола, мм
- 240-320
- Расстояние от центральной линии шпинделя до поверхности колонны, мм
- 310

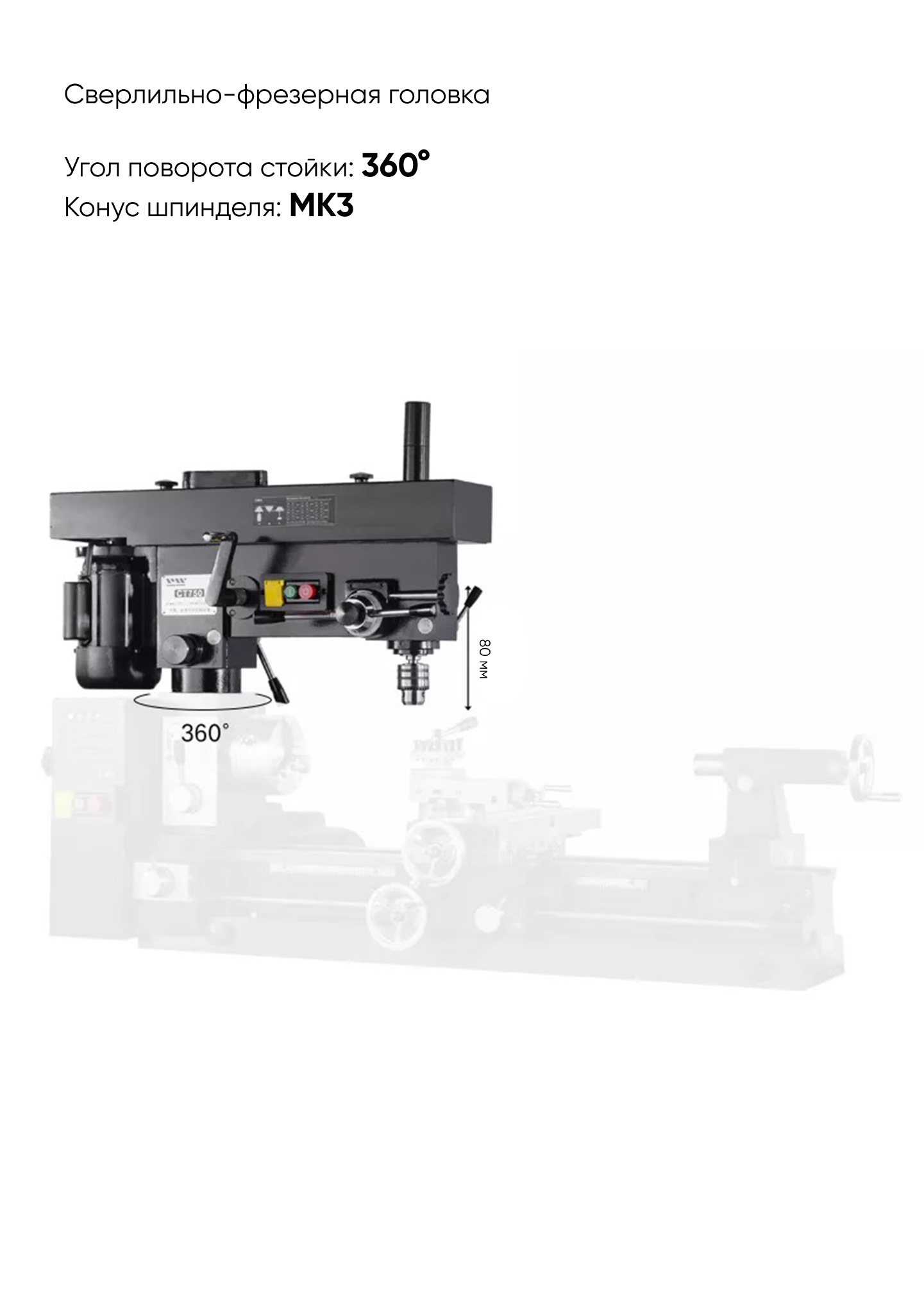

- Угол поворота сверлильно-фрезерной головки вокруг колонны, град
- 360

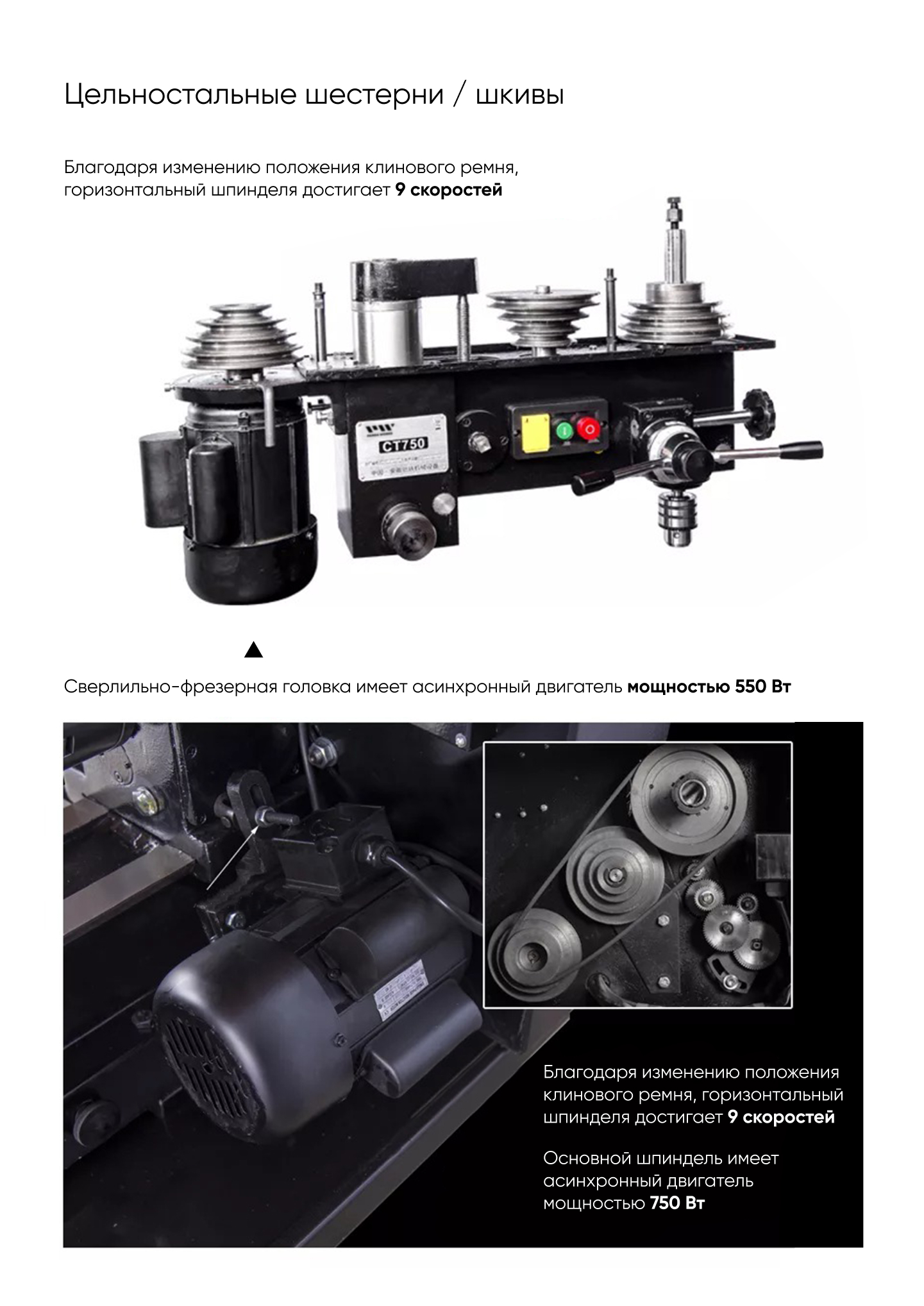

- Частота вращения шпинделя, об/мин
- 315-2000 об/мин 9 скоростей
- Вертикальный ход сверлильно-фрезерной головки, мм
- 80
- Коническое отверстие сверлильно-фрезерной головки
- МК3
Фрезерование
- Ширина рабочего стола, мм
- 150
- Длина рабочего стола, мм
- 420
- Ширина Т-образных пазов, мм
- 12
- Ход втулки шпинделя, мм
- 80
Прочие характеристики
- Мощность двигателя
- 750 Вт (220 В, 50 Гц)
- Масса, кг
- 210
- Габаритные размеры (ДхШхВ)
- 850х580х1160
